SWISS RADAR Clutter-Filter



Die Firma JFS Electronic hat ein neues, digitales Clutter-Filter für das Radargerät SWISS RADAR

Precision Navigator II und den Zusatzmonitor SWISS RADAR Indicator Plus entwickelt.

Das neue Clutter-Filter wirkt effektiv gegen Störungen, welche durch verschiedene Umwelteinflüsse wie

Regen, starken Seegang, Reflexionen oder Fremdradarstrahlung entstehen können.

Das Clutter-Filter benötigt zuverlässige Kompass- und Wendeanzeigerdaten.

Ab sofort werden das Radargerät SWISS RADAR Precision Navigator II (ab Version Standard) und das

Zusatzdisplay SWISS RADAR Indicator Plus mit dem neuen Clutter-Filter ausgeliefert.

Für bereits installierte SWISS RADAR Precision Navigator II ist eine Nachrüstung des neuen Clutter-

Filters per kostenpflichtigem Softwareupdate möglich (ab s/n 7114).

Das Clutter-Filter wurde vom Amt für Binnen-Verkehrstechnik Koblenz geprüft und verfügt über die

entsprechenden Zulassungen.



Das Clutter-Filter vergleicht die Radardaten von mehreren Antennenumdrehungen. Echos, welche bei

vergangenen Antennenumdrehungen nicht kontinuierlich erfasst wurden, werden bei aktivem Clutter-

Filter abgedunkelt dargestellt.

Um sicherzustellen, dass keine relevante Echos abgedunkelt werden, ist eine aktive Echoerkennung und

eine Echoverfolgung (Target Tracking) integriert. Echos, die über mehrere Antennenumdrehungen

erkannt und verfolgt werden, bleiben ungefiltert dargestellt.

Durch zusätzliches Einschalten des bestehenden Contrast-Filters werden die abgedunkelten Echos und

Echoteile ausgeblendet.

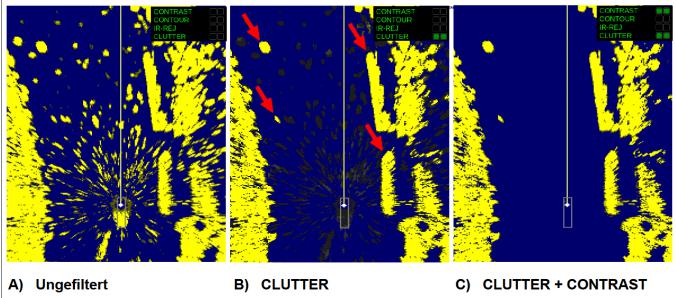

Der Bildausschnitt A) zeigt eine Situation bei Regen und starkem Wellengang. Die digitalen Filter sind

ausgeschaltet.

In Bildausschnitt B) ist das Clutter-Filter auf Stufe 2 aktiviert. Echos, die in den vorherigen

Antennenumdrehungen nicht kontinuierlich erkannt wurden, werden abgedunkelt dargestellt.

In Bildausschnitt C) sind sowohl das Clutter-Filter als auch das Contrast-Filter auf Stufe 2. Störechos,

welche ohne Contrast-Filter abgedunkelt wären, werden nun ausgeblendet.

Die mit einem roten Pfeil markierten Echos wurden vom Target Tracking erfasst und über mehrere

Antennenumdrehungen nachverfolgt. Diese Echos werden ungefiltert dargestellt.



Vorteile der abgedunkelten Echodarstellung

Durch das Clutter-Filter gehen keine Bildinformationen verloren. Störechos, werden abgedunkelt, aber

weiterhin angezeigt. Relevante Echos und Störechos werden differenziert dargestellt. Diese Darstellung

erleichtert das Finden der optimalen GAIN Einstellung zur bestmöglichen Trennung von Störechos und

relevanten Echos.



Vorteile der Target Tracking Funktionen

Echos, welche über mehrere Antennenumdrehungen an der selben Position detektiert werden, werden

dargestellt. Wenn sich das detektierte Objekt jedoch bewegt, könnten relevante Echos verloren gehen.

Deshalb hat SWISS RADAR ein aktives Target Tracking implementiert. Stehende wie auch sich

bewegende Objekte werden erkannt und deren zukünftige Position vorhergesagt. So können Echos als

relevant eingestuft und ungefiltert dargestellt werden.
